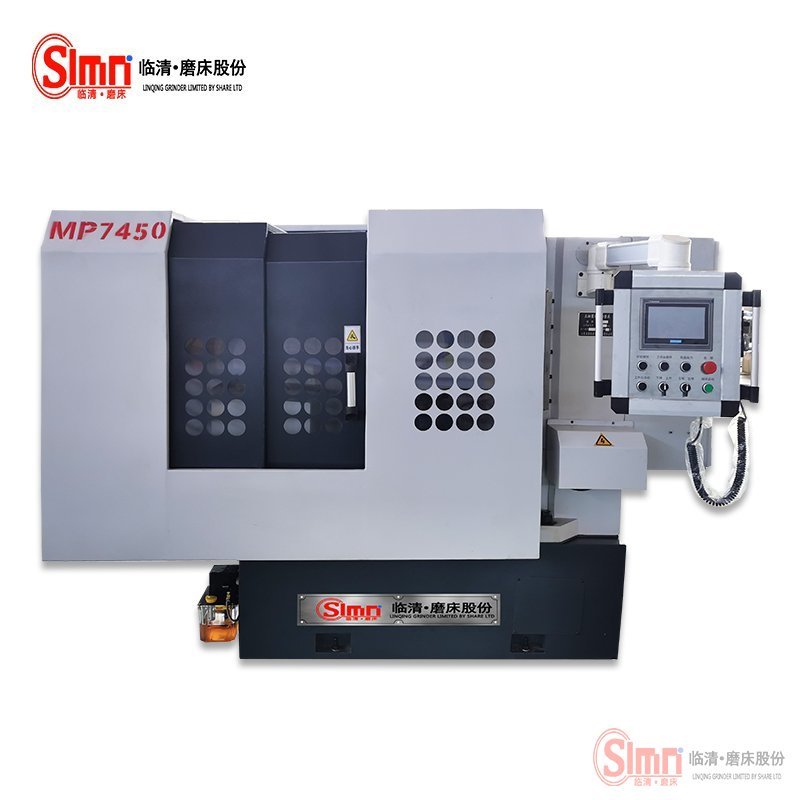

MP7450數(shù)控立軸圓臺平面磨床  床身的構成

 圓臺平面磨床床身為整體式箱形結構，采用HT250鑄鐵鑄造成型,床身結構合理,布局先進，有良好的剛性和機械性能。床身與滑鞍滑動導軌副采用雙平導軌副聯(lián)接，更好的保證機床的穩(wěn)定性，加高工作臺行走導軌高度，很大限度的避免滑道進水，同時導軌副上面裝有全封閉防護，避免工作臺左右移動時進水和渣泥，以保證使用壽命和加工精度。出水口位置在機床的后側前下方。磨床外形寬度增加，滑鞍在標準部件的基礎上設計有雙層防水結構，機床的排水槽加寬，滑鞍設兩道防水結構,防止磨削液體倒灌吸盤旋轉導軌副,造成導軌副磨損,減少機床壽命,回水及磨渣的沖洗槽斜度大于5.5°，合理的坡度，避免存在不易清理的死角,每次工件翻面，吸盤和沖洗槽沖洗干凈且不會造成吸盤下進水，避免存在不易清理的死角,便于排水更加順暢。
